抖圈人生就是搏動力鋰電池組保護板測試系統
抖圈人生就是搏動力鋰電池組保護板測試系統適用于電動工具、園林工具、電動自行車、后備電源等產品，針對 4S-36S 鋰電池組保護板的基本特性測試、保護特性等一體化以及對電量管理IC（支持12C、HDO、SMBUS 及其他定制化協議）的參數下載、對比、PCB 校準等而開發的鋰電池組保護板測試系統。

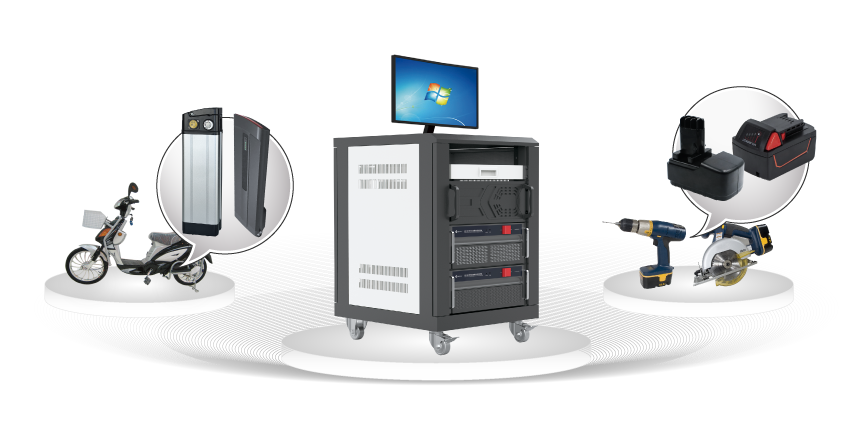

適用電池
-
小動力 -
電動工具 -
儲能基站
產品亮點
精度高
PACK電壓測量范圍：3~180V
精度：±0.01%R.D.±1mA
精度：±0.01%R.D.±1mA
適用性廣
可提供最大3000mA平衡電流
同時兼容電動工具、電動二輪車等動力電池測試
同時兼容電動工具、電動二輪車等動力電池測試
？榛杓
支持模擬電池最大 36 串
每個模擬電池為 4 串一個？
每個模擬電池為 4 串一個？
兼容性高
適用于純精工系統保護IC
單片機+精工系統保護IC等
單片機+精工系統保護IC等

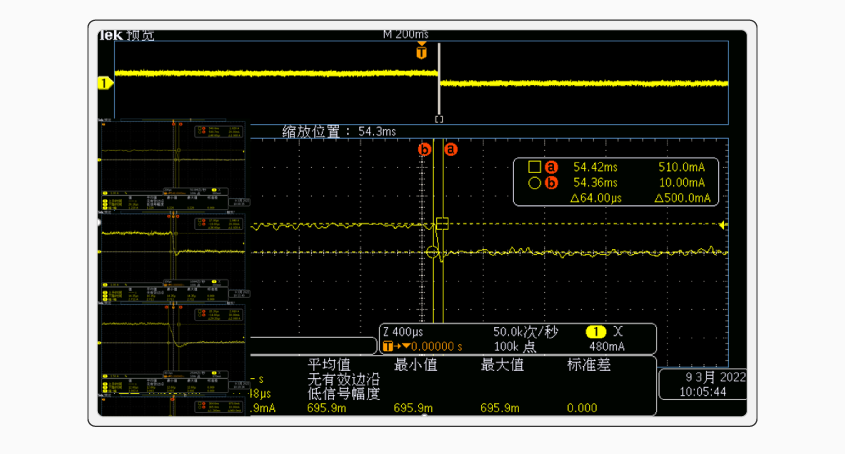

電壓電流測試精度高
PACK電壓測量范圍：0.1~180V（精度：±0.01%R.D.±1mA）
模擬電池輸出范圍：0.1~5V（精度：±0.01%R.D.±0.02%F.S.）
模擬電池電壓范圍：0.1~5V（精度：±0.01%R.D.±0.02%F.S.）
mA檔電流：1~3000mA（精度：±0.01%R.D.±0.02%F.S.）
μA檔電流：1~2000μA（精度：±0.01%R.D.±1μA）
模擬電池輸出范圍：0.1~5V（精度：±0.01%R.D.±0.02%F.S.）
模擬電池電壓范圍：0.1~5V（精度：±0.01%R.D.±0.02%F.S.）
mA檔電流：1~3000mA（精度：±0.01%R.D.±0.02%F.S.）
μA檔電流：1~2000μA（精度：±0.01%R.D.±1μA）
-
可提供最大3000mA平衡電流可兼容的電池范圍更廣，同時兼容電動工具、電動二輪車等動力電池測試 -

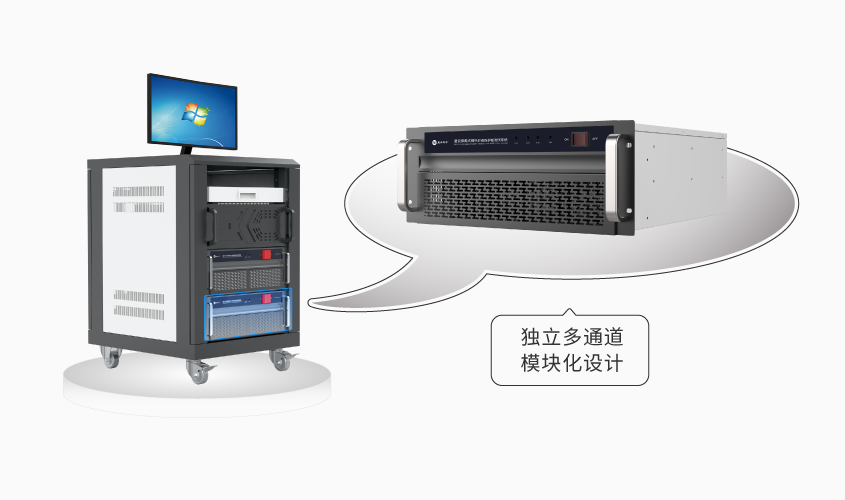

？榛杓及單點獨立每個模擬電池為 4 串一個模塊，最大輸出電流為100A，最高可升級到 36 串 -

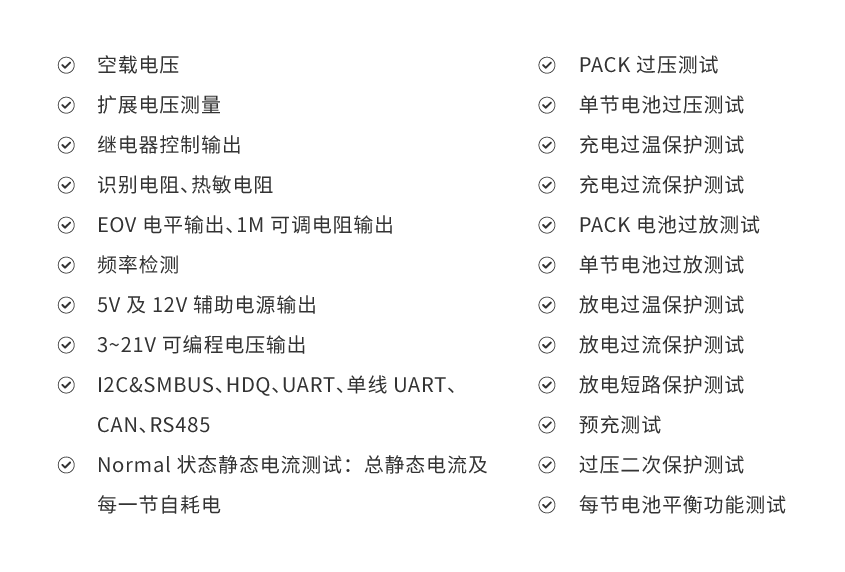

測試項目齊全
方案兼容性高? 適用于純精工系統保護IC，如:8244,S8204 等
? 適用于單片機+精工系統保護1C
? 適用于各種充放電同、異口的方案，并且有多段電流保護功能測試(如:堵轉電流) -

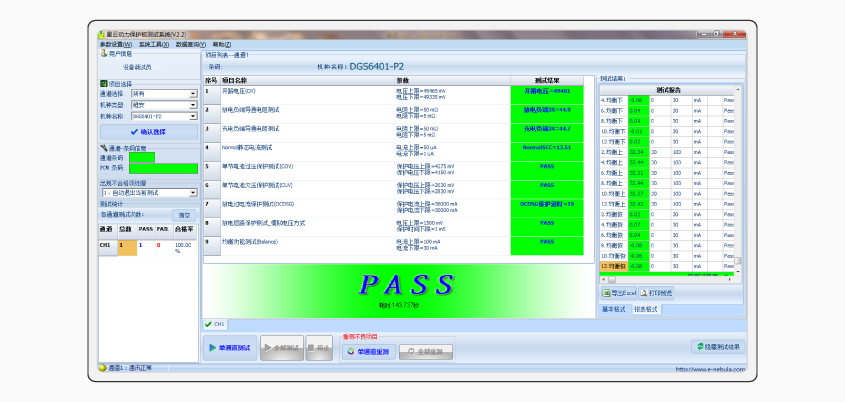

上位機功能強大? 支持測試方案導入、導出功能，軟件有手動調試功能，新產品調試驗證
? 支持不間斷測試驗證及氣動治具自動啟動功能
? 軟件使用腳本編輯功能，方便不同方案測試機種的腳本編寫，利于軟件二次開發，提高設備使用率
基礎參數
-
產品型號BAT-NEHP-25J200B-V004BAT-NEHP-25J300-V002BAT-NEHP-12K100B-V001BAT-NEHP-36K300-V004
-
PACK電壓測量范圍0.1~112V
精度：0.1%±2mV0.1~112V
精度：0.1%±2mV0.1~60V
精度：±0.02%R.D.±0.03%F.S.3~180V
精度：±0.01%R.D.±1mA -
模擬電池輸出范圍0.1~5V
精度：0.1%.±2mV
分辨率：1mV0.1~5V
精度：0.1%.±2mV
分辨率：1mV0.005~5mV
精度：±0.02%R.D.±0.02%F.S.
分辨率：1mV0.1~5V
精度：±0.01%R.D.±0.02%F.S.
分辨率：1mV -
模擬電池電壓0.1~5V
精度：0.1%.±2mV0.1~5V
精度：0.1%.±2mV0.005~5mV
精度：±0.02%R.D.±0.02%F.S.0.1~5V
精度：±0.01%R.D.±0.02%F.S. -
模擬電池電流范圍精度mA檔電流：1~3000mA
精度：0.1%.±2mV
μA檔電流：1~2000μA
精度：0.1%.±1μAmA檔電流：1~1000mA
精度：0.1%.±2mA
μA檔電流：1~2000μA
精度：0.1%±1μAmA檔電流：1~3000mA
精度：±0.02%R.D.±0.05%F.S.
μA檔電流：1~1000μA
精度：±0.01%R.D.±1%μAmA檔電流：1~3000mA
精度：±0.01%R.D.±0.02%F.S.
μA檔電流：1~2000μA
精度：±0.1%R.D.±1%μA -
模擬電池充電時吸收電流能力0~500mA0~500mA10~3000mA100~3000mA
